第7页：完整的EMI设计

64j}CVid4B 插座网 http://www.chazuo.com.cn/

下面我们打开电源外壳，看看电源内部的设计如何。64j}CVid4B 插座网 http://www.chazuo.com.cn/

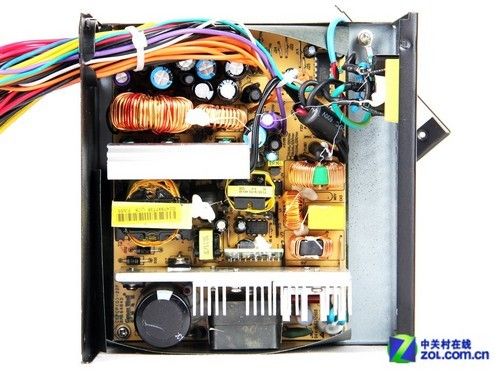

然后我们来看看这款电源的内部结构以及做工用料。电源采用了目前高瓦数电源当中常见的主动式PFC＋双管正激＋单磁放大结构。64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/
长城双卡王500W电源64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

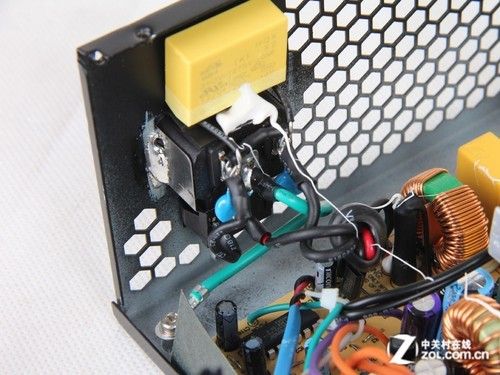

电源一级EMI设计64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

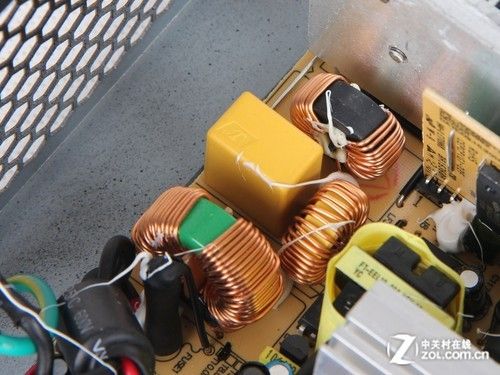

电源二级EMI设计64j}CVid4B 插座网 http://www.chazuo.com.cn/

电源一级EMI电路的滤波，通过滤除电网中的高频杂波和同相干扰信号，使输出电源更加纯净。并配有一个X电容、两个Y电容。二级EMI电路设有两个Y电容、一个X电容以及两个共模电感线圈，十分完整。而其一些质量不高的电源，则会在这部分电路设计中偷工减料。64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/
第8页：电源主动PFC内部设计64j}CVid4B 插座网 http://www.chazuo.com.cn/

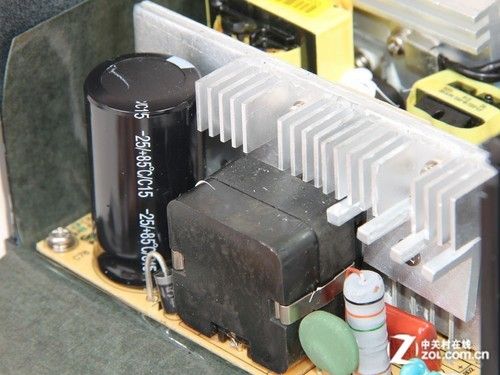

另外，电源采用主动PFC设计，而主动PFC电路由高频电感、开关管、电容以及控制芯片等电子元件构成，功率因数高达98%以上，具有低损耗和高可靠性等特点。在交流转换为直流时能大幅提高电源对市电的利用率，减小转换过程的电能损耗，达到节能减排的目的。另外电源的整流桥采用了双散热器的设计，将整流桥的热量快速散去。64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

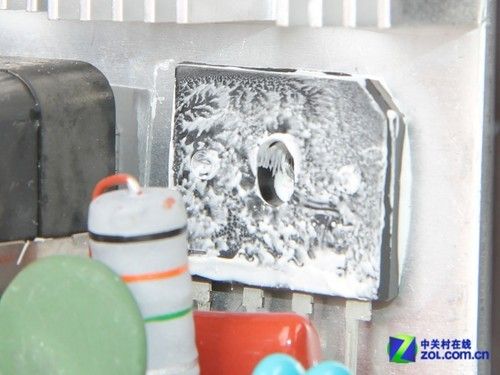

电源整流桥64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/
电源一次侧设计64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

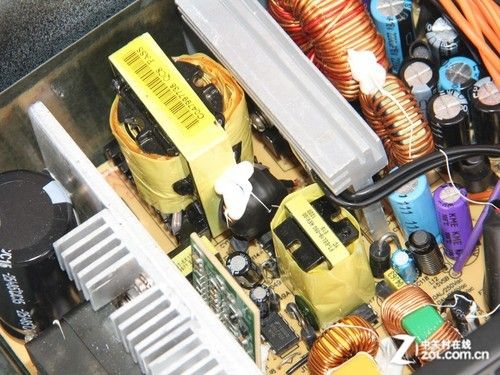

电源变压器64j}CVid4B 插座网 http://www.chazuo.com.cn/

上图中的变压器，最大的为12V主变压器，另外一个小的为5VSB待机电路变压器，中间黑色的磁线圈是+3.3V磁放大线圈。64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

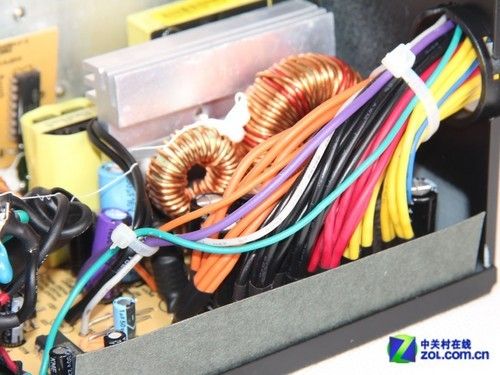

电源低压滤波电路64j}CVid4B 插座网 http://www.chazuo.com.cn/

　　经过变压器的电流是低压脉动直流形式，波形还不够稳定，不能直接输出到主板等用电器件去，必须要经过低压整流输出电路的进一步整流和滤波，变为稳定的直流电后才行。低压滤波电路有多个二极管、大量的电容和大块头的电感组成。64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/
电路保护芯片64j}CVid4B 插座网 http://www.chazuo.com.cn/

64j}CVid4B 插座网 http://www.chazuo.com.cn/

电源配有一个电路保护芯片，专门为高性能、大功率开关电源设计的电源管理监控芯片，具有控制、产生PG以及同时稳定+3.3 V、+5 V、+12 V(A)、+12 V(B)3种电压，实现各路输出的UVP(低电压保护)、OVP(过电压保护)、OCP(过电流保护)、SCP(短路保护)，并提供一路具有自恢复功能的控制输入端，可作为OTP(过温度保护)或-12 V UVP(低电压保护)，当超出片内设定值后，会关闭并锁定控制电路，停止电源供应器输出，待故障排除后才可重新启动，内部设计有过载保护以及防雷击功能，可保证整个电源稳定工作。64j}CVid4B 插座网 http://www.chazuo.com.cn/

编辑点评：这款长城双卡王500W电源在外观方面采用全黑化处理，有效防止电源老化。在性能方面，该款电源采用主动式PFC设计，转换效率可达86%，并采用了双路12V输出设计，3.3V和5V最大联合输出可达140W，可以满足中高端用户的配置需求。在散热方面，智能温控风扇的采用可使电源保持长时间稳定运转。在接口方面，该款电源提供了最为基本的接口组合，可满足用户的多种需求。总体来说，该款电源在各方面的表现还是非常不错的，有兴趣的朋友不妨关注一下。64j}CVid4B 插座网 http://www.chazuo.com.cn/
(本文来源：中关村在线网站 )64j}CVid4B 插座网 http://www.chazuo.com.cn/
